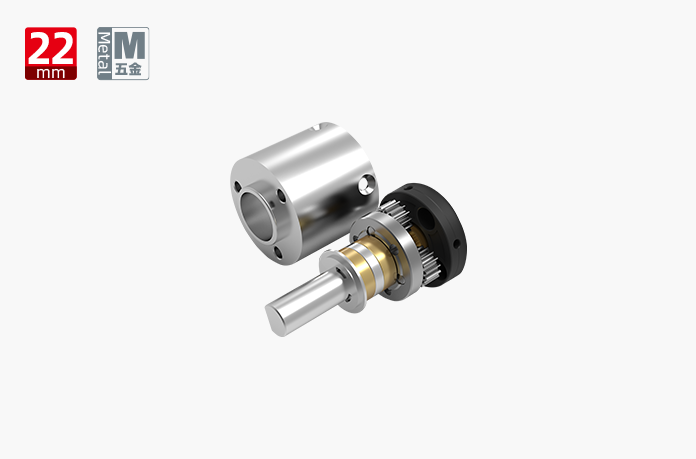

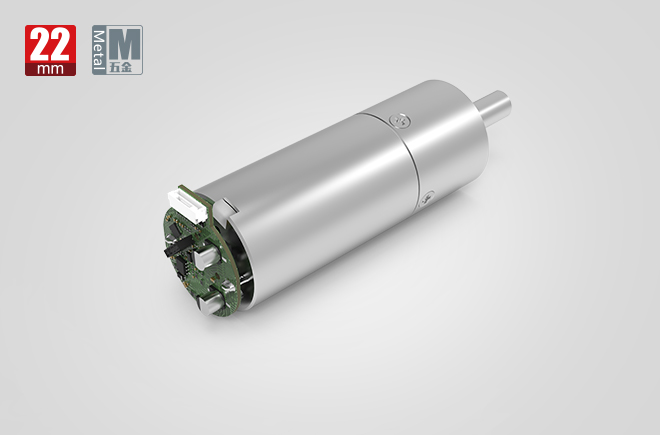

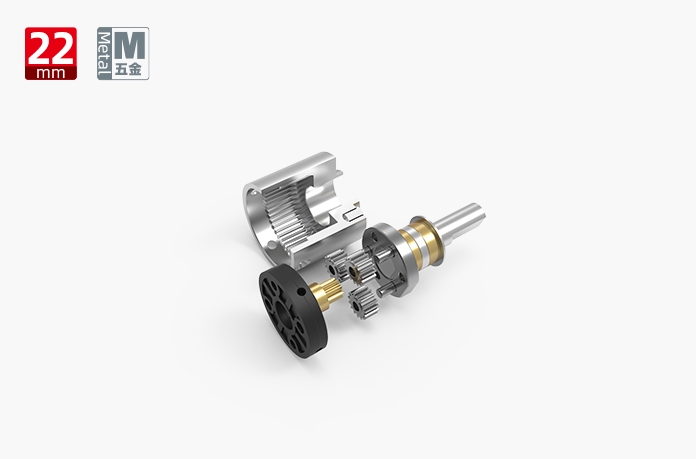

22MM金属减速齿轮箱
外径：22mm
材質：五金机械
360度旋转导向：cw&ccw
齿圈箱往返差：≤2°（可个性定制）
联轴器：油份联轴器;翻动联轴器
径向窜动：≤0.1mm(植物油成分滚柱轴承套);≤0.1mm(工作滚柱轴承套)
输出精度轴径向负载电阻：≤120N(含油率的轮毂轴承);≤170N(会滚动的轮毂轴承)
键盘输入速度慢:≤15000rpm
岗位气温：-30……+100℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 15000 | 15000 | 15000 | 15000 |
| 瞬间容许力矩(gf.cm) | 36000 | 36000 | 36000 | 36000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 19.1 | 26.4 | 33.7 | 41 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 36000
- 齿轮箱效率
- 90
- 长度
- 19.1
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 36000
- 齿轮箱效率
- 85
- 长度
- 26.4
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 36000
- 齿轮箱效率
- 80
- 长度
- 33.7
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 36000
- 齿轮箱效率
- 75
- 长度
- 41
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
技术插图
推荐产品
型号
ZWBMD022022-4
ZWBMD022022-6
ZWBMD022022-16
ZWBMD022022-24
ZWBMD022022-36
ZWBMD022022-64
ZWBMD022022-96
ZWBMD022022-144
ZWBMD022022-216
ZWBMD022022-256
ZWBMD022022-384
ZWBMD022022-576
ZWBMD022022-864
ZWBMD022022-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
瞬间容许力矩(gf.cm)
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
19.1
26.4
33.7
41
总长L(mm)
57.5
64.8
72.1
79.4
ZWBMD022022-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 4
- 减速箱长L1(mm):
- 19.1
- 总长L(mm):
- 57.5
ZWBMD022022-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 6
- 减速箱长L1(mm):
- 19.1
- 总长L(mm):
- 57.5
ZWBMD022022-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 16
- 减速箱长L1(mm):
- 26.4
- 总长L(mm):
- 64.8
ZWBMD022022-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 24
- 减速箱长L1(mm):
- 26.4
- 总长L(mm):
- 64.8
ZWBMD022022-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 36
- 减速箱长L1(mm):
- 26.4
- 总长L(mm):
- 64.8
ZWBMD022022-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 64
- 减速箱长L1(mm):
- 33.7
- 总长L(mm):
- 72.1
ZWBMD022022-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 96
- 减速箱长L1(mm):
- 33.7
- 总长L(mm):
- 72.1
ZWBMD022022-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 144
- 减速箱长L1(mm):
- 33.7
- 总长L(mm):
- 72.1
ZWBMD022022-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 216
- 减速箱长L1(mm):
- 33.7
- 总长L(mm):
- 72.1
ZWBMD022022-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 256
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
ZWBMD022022-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 384
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
ZWBMD022022-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 576
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
ZWBMD022022-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 864
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
ZWBMD022022-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 36000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 41
- 总长L(mm):
- 79.4
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
