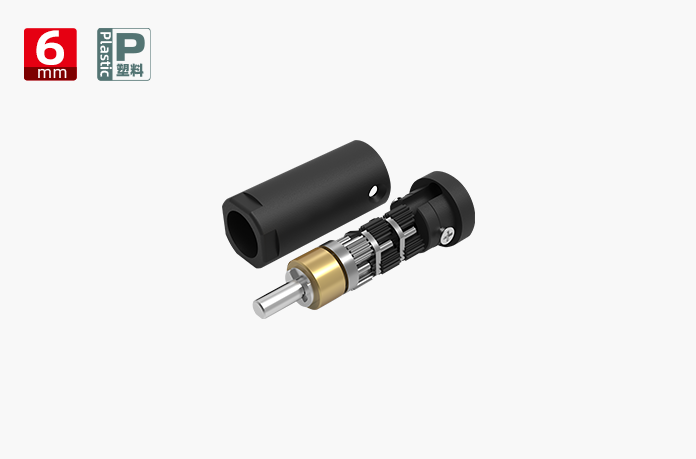

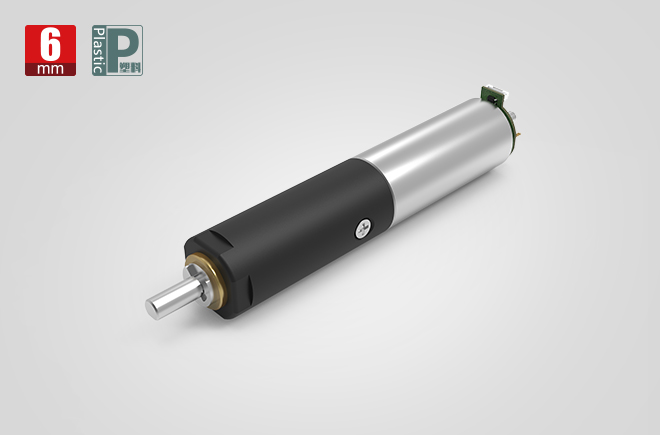

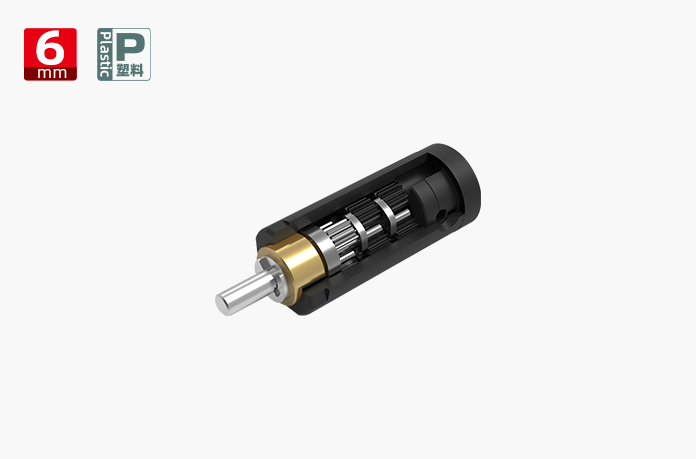

6MM减速齿轮箱
外径： 6mm
原料： 金属
旋转视频方法： cw&ccw
蜗轮箱中转差： ≤3°
滚柱翻滚轮毂轴承： 残油滚柱翻滚轮毂轴承;翻滚滚柱翻滚轮毂轴承
载荷窜动： ≤0.3mm(残油轴套)；≤0.2mm(运转轴套)
导出轴径向电流：≤0.3N(残油滚针滚针轴承)；≤4N(翻页滚针滚针轴承)
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 5/6 | 23/31/41 | 110/148/198/266 | 531/711/952/1275/1708 |
| 最大容许扭力(gf.cm) | 250 | 250 | 250 | 250 |
| 瞬间容许力矩(gf.cm) | 600 | 600 | 600 | 600 |
| 齿轮箱效率 | 85 | 73 | 62 | 55 |
| 长度 | 9.7 | 12.1 | 14.5 | 16.9 |
马达规格参数
| 马达(可选择) | 直流有刷电机、直流无刷电机、步进电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 100mA max |
齿轮级数：1
- 驱动比
- 5/6
- 最大容许扭力(gf.cm)
- 250
﹀
- 瞬间容许力矩(gf.cm):
- 600
- 齿轮箱效率
- 85
- 长度
- 9.7
齿轮级数：2
- 驱动比
- 23/31/41
- 最大容许扭力(gf.cm)
- 250
﹀
- 瞬间容许力矩(gf.cm):
- 600
- 齿轮箱效率
- 73
- 长度
- 12.1
齿轮级数：3
- 驱动比
- 110/148/198/266
- 最大容许扭力(gf.cm)
- 250
﹀
- 瞬间容许力矩(gf.cm):
- 600
- 齿轮箱效率
- 62
- 长度
- 14.5
齿轮级数：4
- 驱动比
- 531/711/952/1275/1708
- 最大容许扭力(gf.cm)
- 250
﹀
- 瞬间容许力矩(gf.cm):
- 600
- 齿轮箱效率
- 55
- 长度
- 16.9
马达规格参数
| 马达(可选择) | 直流有刷电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 100mA max |

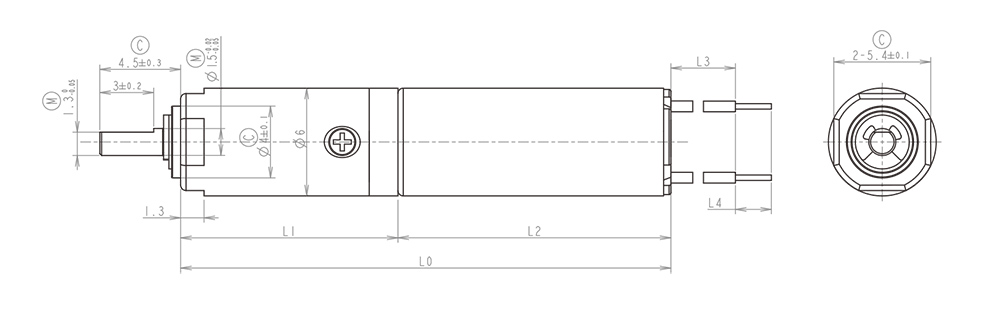

技术插图
推荐产品
型号
ZWBPD006006-5
ZWBPD006006-6
ZWBPD006006-23
ZWBPD006006-31
ZWBPD006006-41
ZWBPD006006-110
ZWBPD006006-148
ZWBPD006006-198
ZWBPD006006-266
ZWBPD006006-531
ZWBPD006006-711
ZWBPD006006-952
ZWBPD006006-1275
ZWBPD006006-1708
额定转速(rpm)
1563
1166
326
243
181
68
51
38
28
14
11
8
6
4
最高转速(rpm)
6250
4666
1302
972
726
271
203
151
113
57
42
32
24
18
额定容许力矩(gf.cm)
250
250
250
250
250
250
250
250
250
250
250
250
250
250
瞬间容许力矩(gf.cm)
600
600
600
600
600
600
600
600
600
600
600
600
600
600
减速比
4.8
6.43
23.04
30.86
41.33
110.6
148.1
198.4
265.7
530.8
711.0
952.2
1275.2
1707.9
减速箱长L1(mm)
9.7
12.1
14.5
16.9
总长L(mm)
23.70
26.1
28.5
30.9
ZWBPD006006-5
- 额定转速(rpm):
- 1563
- 最高转速(rpm):
- 6250
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 4.8
- 减速箱长L1(mm):
- 9.7
- 总长L(mm):
- 23.70
ZWBPD006006-6
- 额定转速(rpm):
- 1166
- 最高转速(rpm):
- 4666
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 6.43
- 减速箱长L1(mm):
- 9.7
- 总长L(mm):
- 23.70
ZWBPD006006-23
- 额定转速(rpm):
- 326
- 最高转速(rpm):
- 1302
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 23.04
- 减速箱长L1(mm):
- 12.1
- 总长L(mm):
- 26.1
ZWBPD006006-31
- 额定转速(rpm):
- 243
- 最高转速(rpm):
- 972
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 30.86
- 减速箱长L1(mm):
- 12.1
- 总长L(mm):
- 26.1
ZWBPD006006-41
- 额定转速(rpm):
- 181
- 最高转速(rpm):
- 726
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 41.33
- 减速箱长L1(mm):
- 12.1
- 总长L(mm):
- 26.1
ZWBPD006006-110
- 额定转速(rpm):
- 68
- 最高转速(rpm):
- 271
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 110.6
- 减速箱长L1(mm):
- 14.5
- 总长L(mm):
- 28.5
ZWBPD006006-148
- 额定转速(rpm):
- 51
- 最高转速(rpm):
- 203
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 148.1
- 减速箱长L1(mm):
- 14.5
- 总长L(mm):
- 28.5
ZWBPD006006-198
- 额定转速(rpm):
- 38
- 最高转速(rpm):
- 151
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 198.4
- 减速箱长L1(mm):
- 14.5
- 总长L(mm):
- 28.5
ZWBPD006006-266
- 额定转速(rpm):
- 28
- 最高转速(rpm):
- 113
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 265.7
- 减速箱长L1(mm):
- 14.5
- 总长L(mm):
- 28.5
ZWBPD006006-531
- 额定转速(rpm):
- 14
- 最高转速(rpm):
- 57
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 530.8
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
ZWBPD006006-711
- 额定转速(rpm):
- 11
- 最高转速(rpm):
- 42
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 711.0
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
ZWBPD006006-952
- 额定转速(rpm):
- 8
- 最高转速(rpm):
- 32
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 952.2
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
ZWBPD006006-1275
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 24
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 1275.2
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
ZWBPD006006-1708
- 额定转速(rpm):
- 4
- 最高转速(rpm):
- 18
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 1707.9
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
6MM减速齿轮箱参数
