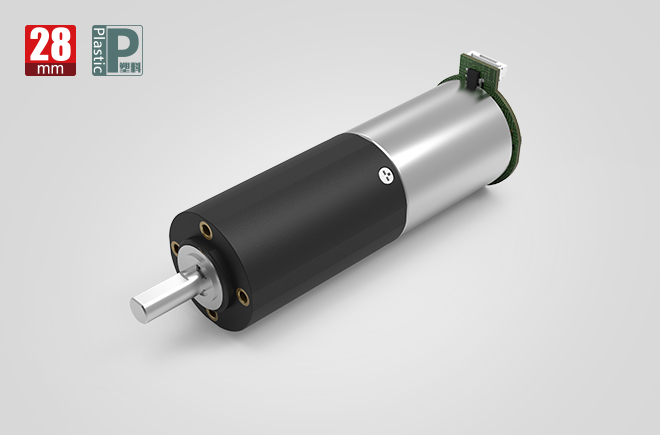

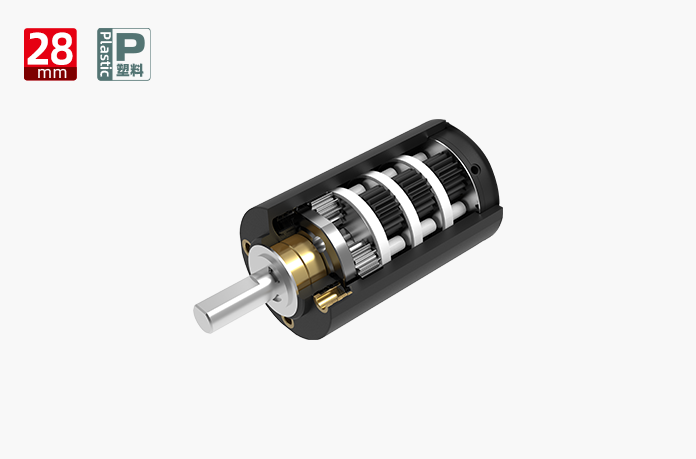

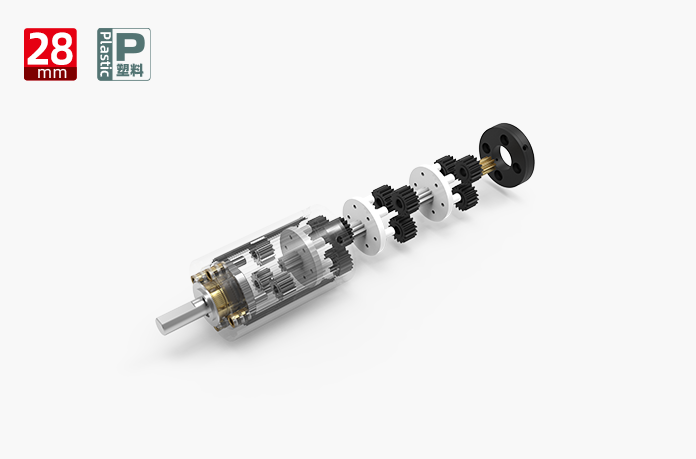

28MM减速齿轮箱
外径：28mm
布料材质：朔料
三维旋转方向上：cw&ccw
齿轮传动箱中转差：≤3° （可环保定制家具）
轴套：油份轴套;工作轴套
载荷窜动：≤0.1mm(含油率滑动联轴器);≤0.1mm(拖动滑动联轴器)
打出轴径向阻抗：≤50N(油份联轴器);≤100N(翻页联轴器)
设置极限速度:≤15000rpm
工作任务高温：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/36 | 64/96/144/216 | 256/384/576/864/1296 |
| 最大容许扭力(gf.cm) | 15000 | 15000 | 15000 | 15000 |
| 瞬间容许力矩(gf.cm) | 60000 | 60000 | 60000 | 60000 |
| 齿轮箱效率 | 80 | 64 | 51 | 41 |
| 长度 | 20.6 | 29.1 | 37.6 | 46.1 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 400mA max |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 60000
- 齿轮箱效率
- 80
- 长度
- 20.6
齿轮级数：2
- 驱动比
- 16/24/36
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 60000
- 齿轮箱效率
- 64
- 长度
- 29.1
齿轮级数：3
- 驱动比
- 64/96/144/216
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 60000
- 齿轮箱效率
- 51
- 长度
- 37.6
齿轮级数：4
- 驱动比
- 256/384/576/864/1296
- 最大容许扭力(gf.cm)
- 15000
﹀
- 瞬间容许力矩(gf.cm):
- 60000
- 齿轮箱效率
- 41
- 长度
- 46.1
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 400mA max |

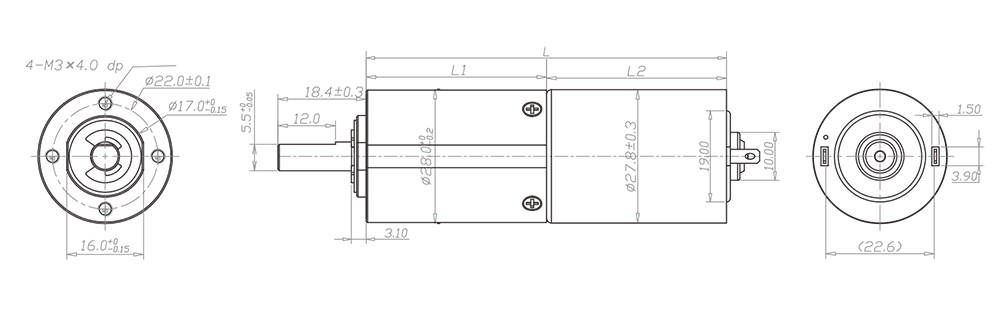

技术插图
推荐产品
型号
ZWBPD028028-4
ZWBPD028028-6
ZWBPD028028-16
ZWBPD028028-24
ZWBPD028028-36
ZWBPD028028-64
ZWBPD028028-96
ZWBPD028028-144
ZWBPD028028-216
ZWBPD028028-256
ZWBPD028028-384
ZWBPD028028-576
ZWBPD028028-864
ZWBPD028028-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
瞬间容许力矩(gf.cm)
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
60000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
20.6
29.1
37.6
46.1
总长L(mm)
58.1
66.6
75.1
83.6
ZWBPD028028-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 4
- 减速箱长L1(mm):
- 20.6
- 总长L(mm):
- 58.1
ZWBPD028028-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 6
- 减速箱长L1(mm):
- 20.6
- 总长L(mm):
- 58.1
ZWBPD028028-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 16
- 减速箱长L1(mm):
- 29.1
- 总长L(mm):
- 66.6
ZWBPD028028-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 24
- 减速箱长L1(mm):
- 29.1
- 总长L(mm):
- 66.6
ZWBPD028028-36
- 额定转速(rpm):
- 208
- 最高转速(rpm):
- 833
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 36
- 减速箱长L1(mm):
- 29.1
- 总长L(mm):
- 66.6
ZWBPD028028-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 64
- 减速箱长L1(mm):
- 37.6
- 总长L(mm):
- 75.1
ZWBPD028028-96
- 额定转速(rpm):
- 78
- 最高转速(rpm):
- 313
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 96
- 减速箱长L1(mm):
- 37.6
- 总长L(mm):
- 75.1
ZWBPD028028-144
- 额定转速(rpm):
- 52
- 最高转速(rpm):
- 208
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 144
- 减速箱长L1(mm):
- 37.6
- 总长L(mm):
- 75.1
ZWBPD028028-216
- 额定转速(rpm):
- 35
- 最高转速(rpm):
- 139
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 216
- 减速箱长L1(mm):
- 37.6
- 总长L(mm):
- 75.1
ZWBPD028028-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 256
- 减速箱长L1(mm):
- 46.1
- 总长L(mm):
- 83.6
ZWBPD028028-384
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 384
- 减速箱长L1(mm):
- 46.1
- 总长L(mm):
- 83.6
ZWBPD028028-576
- 额定转速(rpm):
- 13
- 最高转速(rpm):
- 52
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 576
- 减速箱长L1(mm):
- 46.1
- 总长L(mm):
- 83.6
ZWBPD028028-864
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 35
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 864
- 减速箱长L1(mm):
- 46.1
- 总长L(mm):
- 83.6
ZWBPD028028-1296
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 23
﹀
- 额定容许力矩(gf.cm):
- 15000
- 瞬间容许力矩(gf.cm):
- 60000
- 减速比:
- 1296
- 减速箱长L1(mm):
- 46.1
- 总长L(mm):
- 83.6
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
28MM减速齿轮箱参数
28MM减速齿轮箱应用
-
牙科椅应用 -
服务机器人应用
-
智能微波炉应用 -
自动化流水线应用
