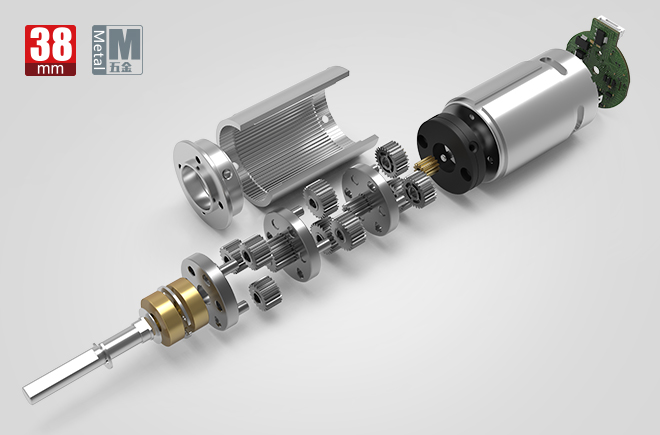

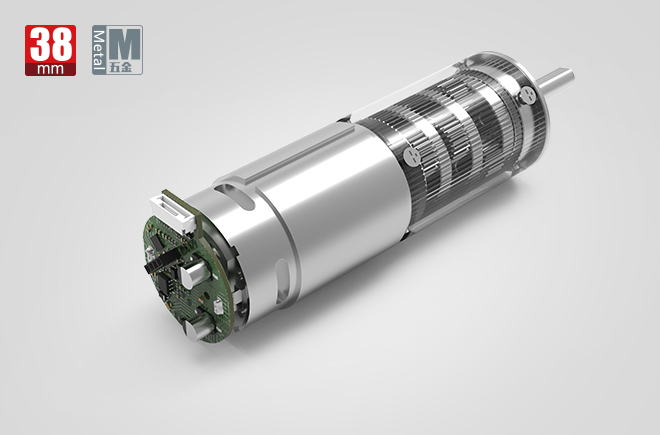

微型直流减速电机
外径：38mm
相电压：24VDC
翻转位置：cw&ccw
齿轮传动箱反程差：≤2°（可制作）
的联轴器：油份的联轴器;滑动的联轴器
轴上窜动：≤0.1mm(油份的联轴器);≤0.1mm(翻滚的联轴器)
输入输出轴径向短路电流：≤120N(油份轮毂滚柱轴承);≤180N(翻页轮毂滚柱轴承)
放入极限速度:≤15000rpm
业务温度因素：-30……+100℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/25/39 | 64/100/156/244 | 256/400/625/977/1526 |
| 最大容许扭力(gf.cm) | 80000 | 80000 | 80000 | 80000 |
| 瞬间容许力矩(gf.cm) | 240000 | 240000 | 240000 | 240000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 30.7 | 43.7 | 56.7 | 69.7 |
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 90
- 长度
- 30.7
齿轮级数：2
- 驱动比
- 16/25/39
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 85
- 长度
- 43.7
齿轮级数：3
- 驱动比
- 64/100/156/244
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 80
- 长度
- 56.7
齿轮级数：4
- 驱动比
- 256/400/625/977/1526
- 最大容许扭力(gf.cm)
- 80000
﹀
- 瞬间容许力矩(gf.cm):
- 240000
- 齿轮箱效率
- 75
- 长度
- 69.7

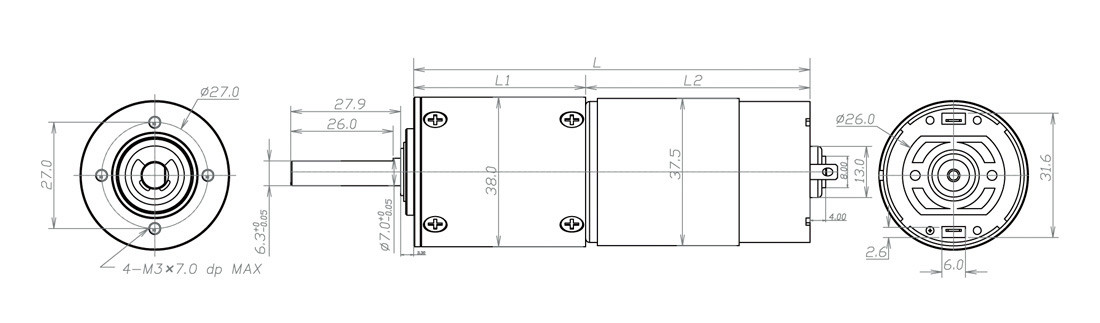

技术插图
推荐产品
型号
ZWMD038038-4
ZWMD038038-6.25
ZWMD038038-16
ZWMD038038-25
ZWMD038038-39
ZWMD038038-64
ZWMD038038-100
ZWMD038038-156
ZWMD038038-244
ZWMD038038-256
ZWMD038038-400
ZWMD038038-625
ZWMD038038-977
ZWMD038038-1526
额定转速(rpm)
1875
1200
469
300
192
117
75
48
31
29
19
12
8
5
最高转速(rpm)
7500
4800
1875
1200
769
469
300
192
123
117
75
48
31
20
额定容许力矩(gf.cm)
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
80000
瞬间容许力矩(gf.cm)
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
240000
减速比
4
6.25
16
25
39
64
100
156
244
256
400
625
977
1526
减速箱长L1(mm)
30.7
43.7
56.7
69.7
总长L(mm)
87.7
100.7
113.7
126.7
ZWMD038038-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 4
- 减速箱长L1(mm):
- 30.7
- 总长L(mm):
- 87.7
ZWMD038038-6.25
- 额定转速(rpm):
- 1200
- 最高转速(rpm):
- 4800
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 6.25
- 减速箱长L1(mm):
- 30.7
- 总长L(mm):
- 87.7
ZWMD038038-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 16
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-25
- 额定转速(rpm):
- 300
- 最高转速(rpm):
- 1200
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 25
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-39
- 额定转速(rpm):
- 192
- 最高转速(rpm):
- 769
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 39
- 减速箱长L1(mm):
- 43.7
- 总长L(mm):
- 100.7
ZWMD038038-64
- 额定转速(rpm):
- 117
- 最高转速(rpm):
- 469
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 64
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-100
- 额定转速(rpm):
- 75
- 最高转速(rpm):
- 300
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 100
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-156
- 额定转速(rpm):
- 48
- 最高转速(rpm):
- 192
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 156
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-244
- 额定转速(rpm):
- 31
- 最高转速(rpm):
- 123
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 244
- 减速箱长L1(mm):
- 56.7
- 总长L(mm):
- 113.7
ZWMD038038-256
- 额定转速(rpm):
- 29
- 最高转速(rpm):
- 117
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 256
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-400
- 额定转速(rpm):
- 19
- 最高转速(rpm):
- 75
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 400
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-625
- 额定转速(rpm):
- 12
- 最高转速(rpm):
- 48
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 625
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-977
- 额定转速(rpm):
- 8
- 最高转速(rpm):
- 31
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 977
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
ZWMD038038-1526
- 额定转速(rpm):
- 5
- 最高转速(rpm):
- 20
﹀
- 额定容许力矩(gf.cm):
- 80000
- 瞬间容许力矩(gf.cm):
- 240000
- 减速比:
- 1526
- 减速箱长L1(mm):
- 69.7
- 总长L(mm):
- 126.7
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
微型直流减速电机参数
微型直流减速电机应用
-
